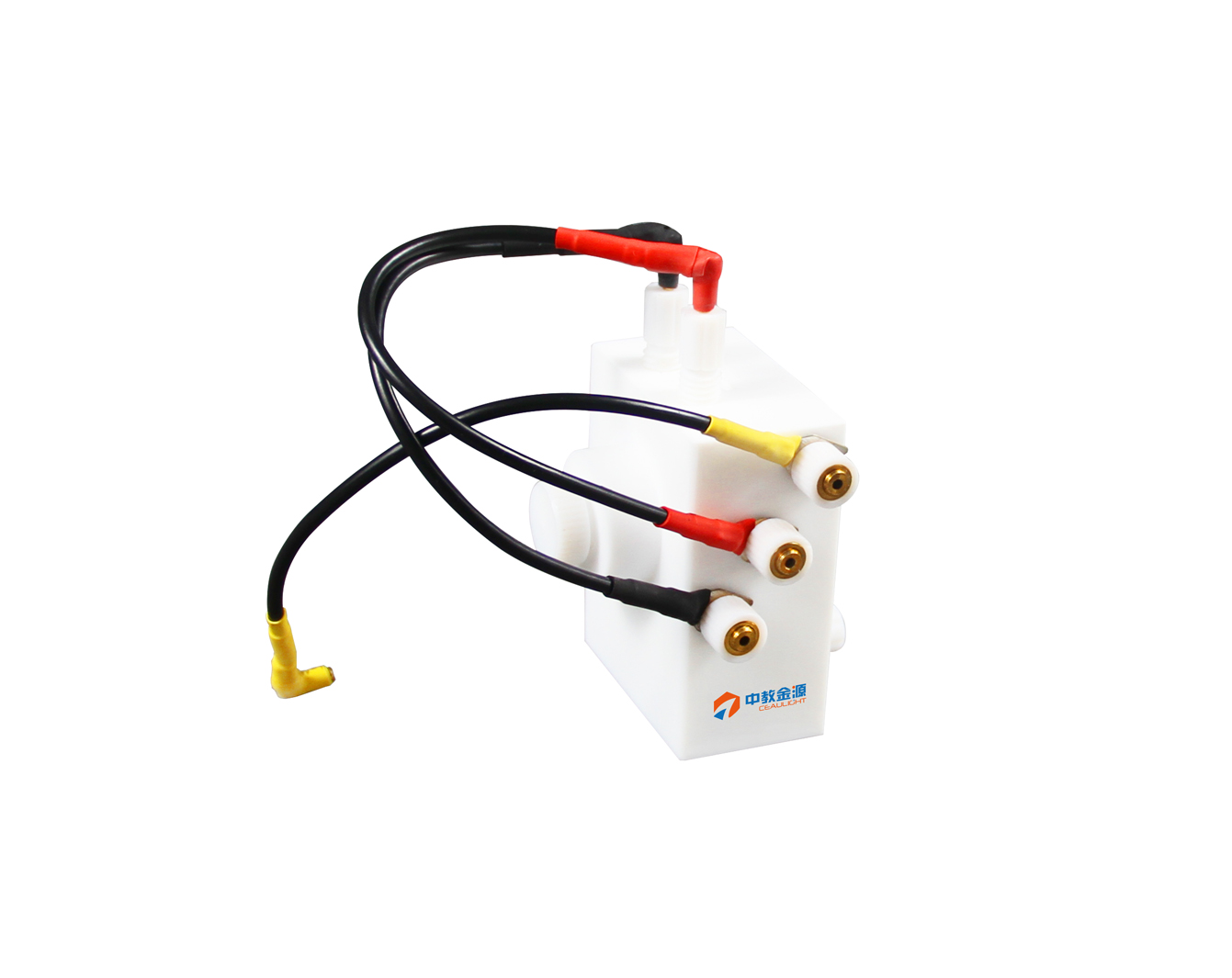

PECK205多功能光電化學池，將各電極分別插入光電化學池的相應位置，從加液口加入電解液，連接各電極至電化學工作站，調用電化學工作站的有關測試功能，即可開展相應的研究或測試工作。

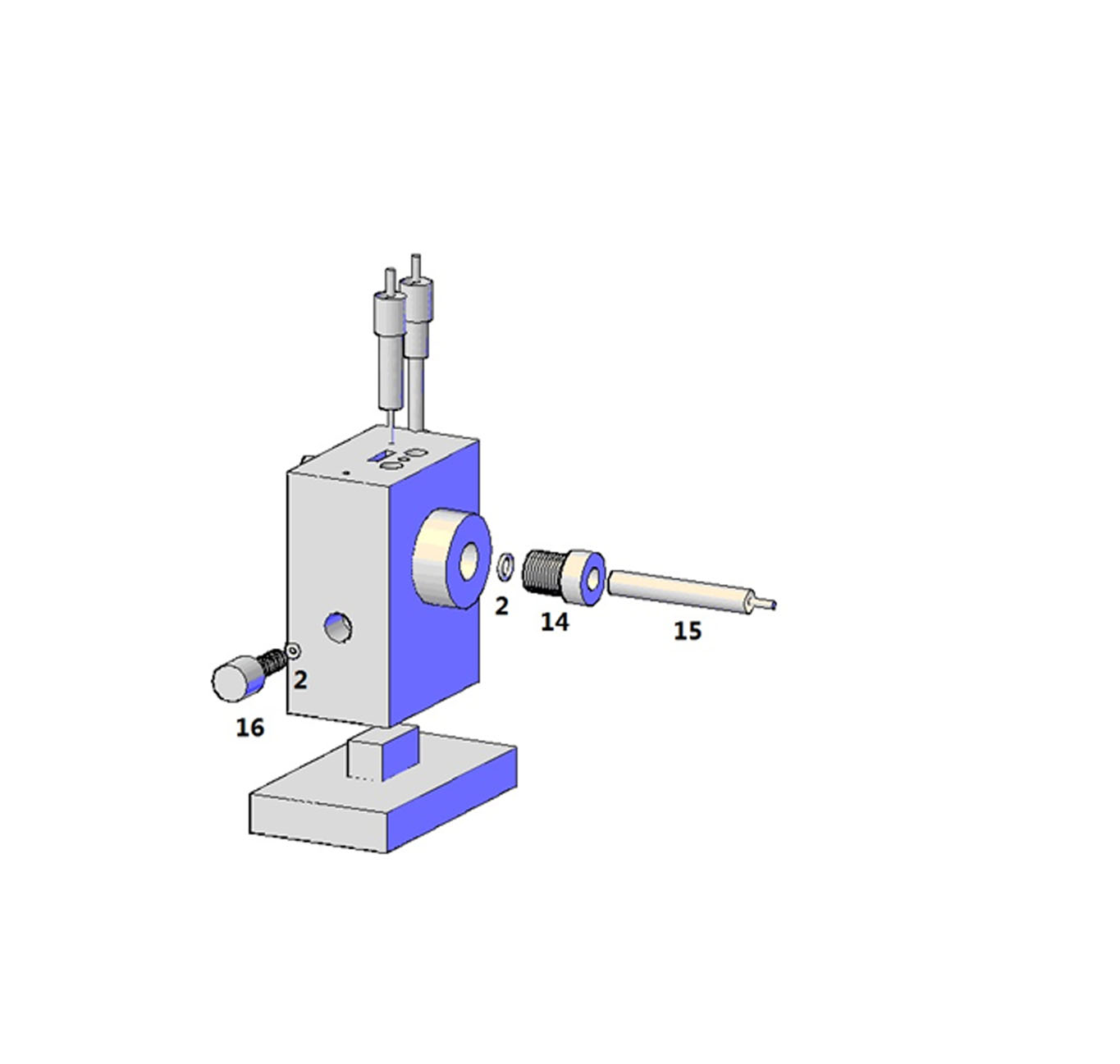

        PECK205多功能光電化學池安裝圖

1—四氟密封塞。使用導電玻璃做工作電極時，要使用四氟密封塞堵住池體後的電極孔；

2—O型密封圈。請注意用於工作電極和排液口的O型密封圈尺寸是不同的，排液口的O型密封圈小一些。

3—四氟池體；4—四氟基座；

5—頂緊螺絲。把電解池插在基座4上，左右移動調節好位置後，擰緊此螺絲使電解池固定；

6—四氟密封圈，平的一麵朝裏，有凸起的一麵朝外放進窗口裏，再放石英窗口片；

7—石英窗片；8—石英窗口密封螺絲。依次將6和7放進窗口，用8擰緊密封；

9—導電玻璃頂緊螺絲。作用是使導電玻璃固定並且把導電信號傳導到接線柱A上；

10和11—參比電極和對電極，參比電極和對電極的位置可互換；

12—導電玻璃。尺寸為10×45×1mm；A、B、C為三電極接絲柱，當使用導電玻璃為工作電極時，A隻能做工作電極接線柱，使用其它電極做工作電極時三個接線柱用戶可自定義；

13—加液口；14—工作電極四氟密封螺絲。當使用玻碳，鉑電極等做工作電極時，如圖依次在電極上套上密封螺絲和O型圈，將14擰在池體上，調節好電極進入池體的位置，最後擰緊即可。15－工作電極；16－排液口四氟密封塞。
