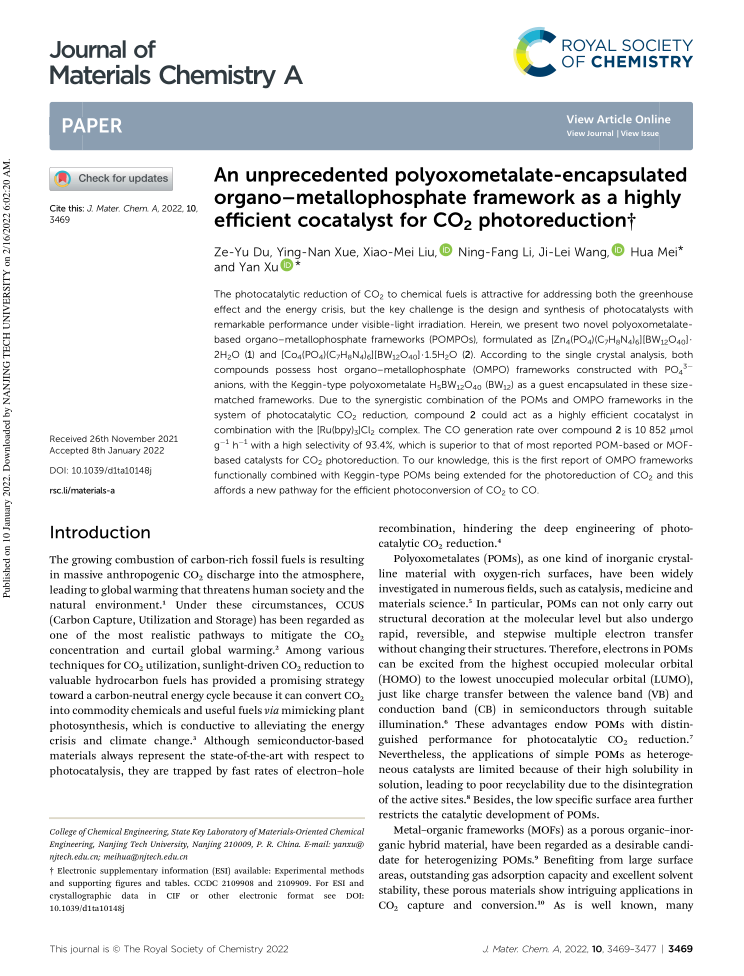

1. 文章信息

標（biāo）題：An unprecedented polyoxometalate-encapsulated organo–metallophosphate framework as a highly efficient cocatalyst for CO₂ photoreduction

頁碼：J. Mater. Chem. A, 2022, 10, 3469.

 2. 文章鏈接（jiē）

專用鏈接：https://pubs.rsc.org/en/content/articlelanding/2022/ta/d1ta10148j

3. 期（qī）刊信息

期刊名（míng）：Journal of Materials Chemistry A

ISSN: 2050-7488

影響（xiǎng）因子：12.732

分區信息：中科（kē）院1區Top；JCR分區（qū）（Q1）

涉及研究方向：材料學

 4. 作（zuò）者信息：

第一作者：南京工業大學化工學院博士研究生：杜澤宇

通訊作者：南京工業大學化（huà）工學院教授：許岩

共同通（tōng）訊作者（zhě）：南京工業大學化工學院教授：梅華

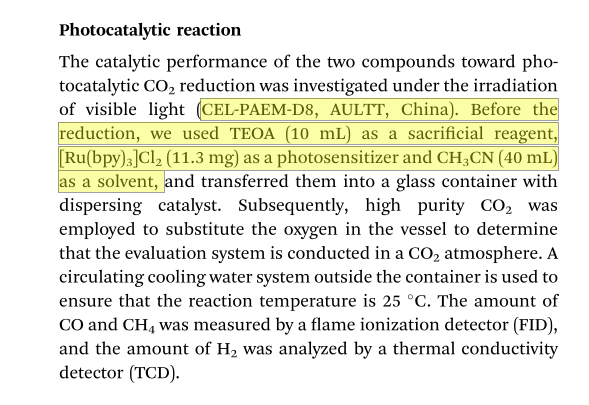

 5. 光源型號：北京香蕉视频污视频(CEL-PAEM-D8, AULTT, China)，（300 W氙燈，可見（jiàn）光（guāng）範圍）

文章簡介：光催化CO2還原不僅對工業化CO2存在特殊意義，也能為解決全球氣候變暖提供研（yán）究基礎。本文采用了一種簡便的合成方法，成功將Keggin型多金屬氧酸鹽(POMs)裝載於（yú）有機金屬磷酸（suān）鹽(OMPO)框架中。與大多數多酸基（jī）金屬（shǔ）有機框架(POMOFs)不同的是，該（gāi）雜（zá）化（huà）材料呈現出含有磷酸根的OMPO框架封裝Keggin型多酸的結構，在POMOFs係列中極（jí）為罕見。在可（kě）見（jiàn）光的照射下，多金屬氧酸鹽扮演高效的多電（diàn）子（zǐ）供體角色，而OMPO框架負責吸附並且活化（huà）CO2分子，正是上述的協同作用（yòng）導致（zhì）該雜化材料擁有出色的CO2光還原（yuán）活性，其CO2轉化成CO的速率（lǜ）達到10852 μmol g-1 h-1，CO的選擇性為93.4 %。

我們一（yī）致認為本文的創新之處（chù）有以下幾點（diǎn）：

1.利用磷酸根(PO43-)構建（jiàn）新型的（de）OMPO框架（jià），並且封裝Keggin型多酸

2. OMPO框架與多酸（suān）的協同作用有利於光電子轉移

3. OMPO框架裝載POMs基材料具有出色的光催化（huà）CO2還原活性

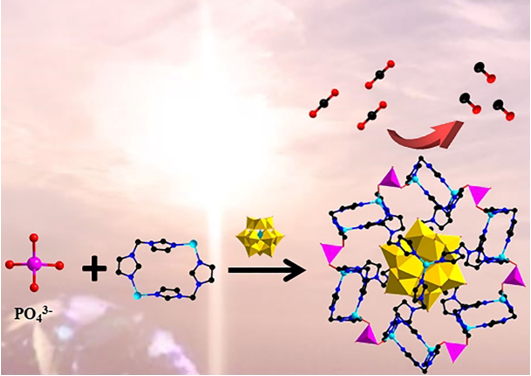

圖1 圖形摘要（yào）

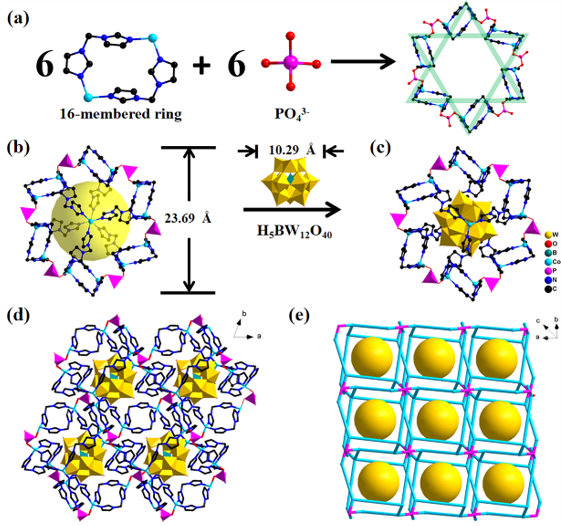

圖2 催化劑的單晶結構（gòu）

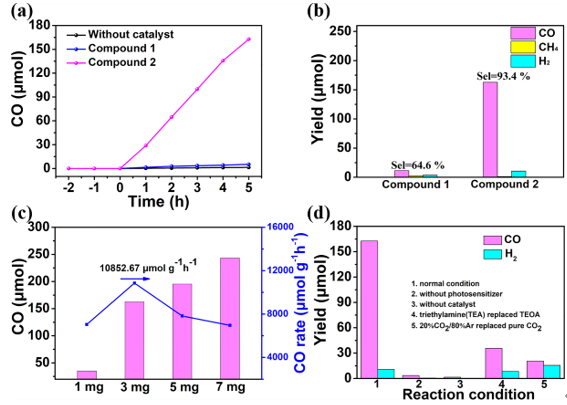

圖3 光（guāng）催化測試

圖1 圖形摘要

圖2 催化劑（jì）的單晶結構

     圖3 光催（cuī）化測試
